1er essais, 1er article,
Petit montage décrivant comment réaliser une petite horloge avec un arduino et un shield LCD de 2×16 caractères, sans module RTC (c est le module qui sert d’horloge)…
Le code d’origine n’est pas de moi (si l’auteur veut que je le nomme ou faire jouer ces droits, qu’il se fasse connaître ), je l’ai un peu simplifier (pas de gestion de date), c’est tout.
Le truc ? utiliser le fréquence de l’arduino et la démultiplier afin jusqu’à obtenir une seconde (et a partir de là, 60 sec = 1 min etc…)… Ligne 109 du code ci dessous…
Prochaine étape ?
Ma moitié trouvant le texte trop petit, je me suis lancé le défis d’afficher l’heure en gros caractère… mais ça, ça sera pour la partie 2….

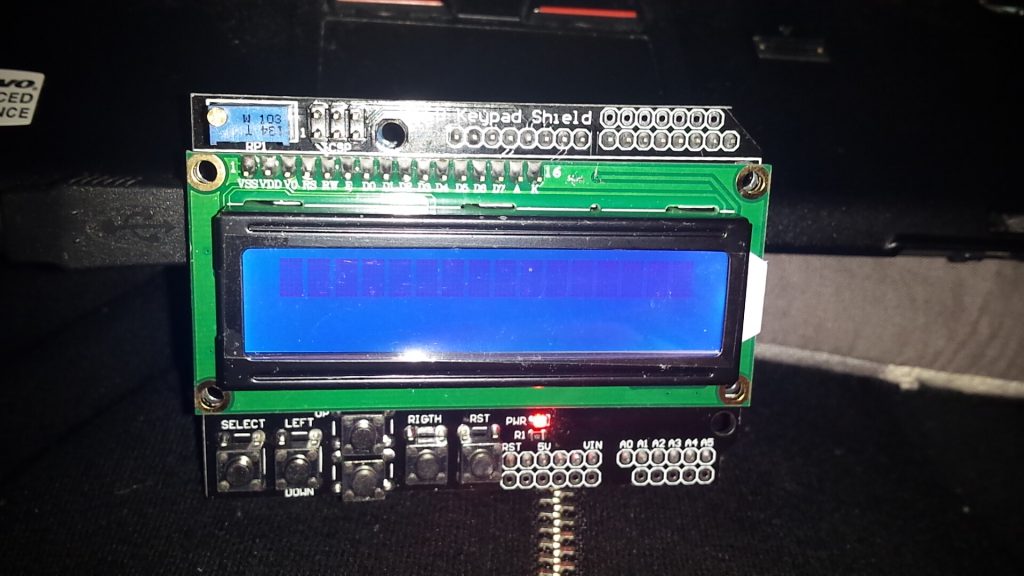

Pour le projet qui nous concerne ici, il vous faudra un arduino, et un shield comme celui ci:
Avec votre IDE arduino préféré, faites avaler le code ci dessous a votre petit arduino
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 |
#include "LCDKeypad.h" //#define DAYS 0 #define HOURS 1 #define MINUTES 2 #define SECONDS 3 #define secdisp 4 // The LCD screen LCDKeypad lcd; // The time model //unsigned int days = 0; unsigned int hours = 0; unsigned int minutes = 0; unsigned int seconds = 0; unsigned int setting = 0; void setup() { // Set up the LCD's number of columns and rows: lcd.begin(16,2); // Set the cursor at the begining of the first row lcd.setCursor(0,0); // Print a text in the first row //lcd.print("Setting: Days "); } void loop() { // Increase the time model by one second incTime(); // Print the time on the LCD printTime(); // Listen for buttons for 1 second buttonListen(); } void buttonListen() { // Read the buttons five times in a second for (int i = 0; i < 5; i++) { // Read the buttons value int button = lcd.button(); switch (button) { // Right button was pushed case KEYPAD_RIGHT: setting++; break; // Left button was pushed case KEYPAD_LEFT: setting--; break; // Up button was pushed case KEYPAD_UP: switch (setting) { //case DAYS: //days++; //break; case HOURS: hours++; break; case MINUTES: minutes++; //break; //case SECONDS: //seconds++; } break; // Down button was pushed case KEYPAD_DOWN: switch (setting) { //case DAYS: //days--; //if (days == -1) days = 99; //break; case HOURS: hours--; if (hours == -1) hours = 23; break; case MINUTES: minutes--; if (minutes == -1) minutes = 59; //break; //case SECONDS: //seconds--; //if (seconds == -1) seconds = 59; } } setting %= 3; printSetting(); //days %= 100; hours %= 24; minutes %= 60; seconds %= 60; printTime(); // Wait one fifth of a second to complete while(millis() % 200 != 0); } } // Print the current setting void printSetting() { lcd.setCursor(9,0); switch (setting) { //case DAYS: //lcd.print("Days "); //break; case HOURS: lcd.print("Hours "); break; case MINUTES: lcd.print("Minutes"); //break; //case SECONDS: //lcd.print("Seconds"); } } // Increase the time model by one second void incTime() { // Increase seconds seconds++; if (seconds == 60) { // Reset seconds seconds = 0; // Increase minutes minutes++; if (minutes == 60) { // Reset minutes minutes = 0; // Increase hours hours++; if (hours == 24) { // Reset hours hours = 0; // Increase days //days++; } } } } // Print the time on the LCD void printTime() { // Set the cursor at the begining of the second row lcd.setCursor(0,1); char time[17]; //sprintf(time, "%02i days %02i:%02i:%02i", days, hours, minutes, seconds); if(seconds % 2 == 0) { sprintf(time, "%02i:%02i", hours, minutes); } else { sprintf(time, "%02i %02i", hours, minutes); } lcd.print(time); } |
Et voilà, au redémarrage vous devriez avoir une horloge. pour la régler, déplacer vous d’unité en (jour, heure, minute) grâce aux boutons gauche et droite, et aux boutons haut et bas les régler.
